一、安装软件

在创先空间官网中下载mDesigner安装包解压并安装。

二、组建模块

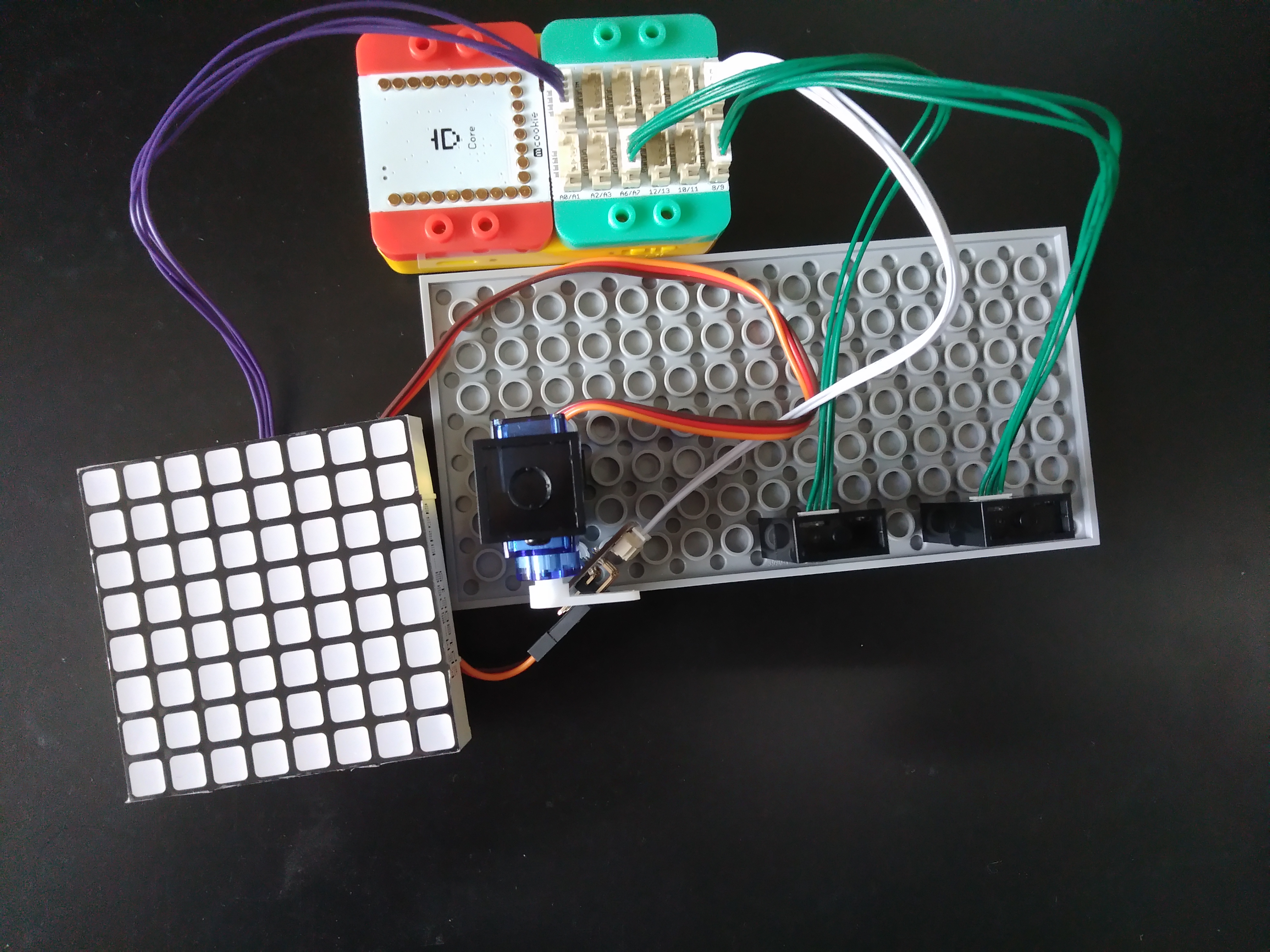

首先准备好所需硬件，按照设备连接图进行组建。

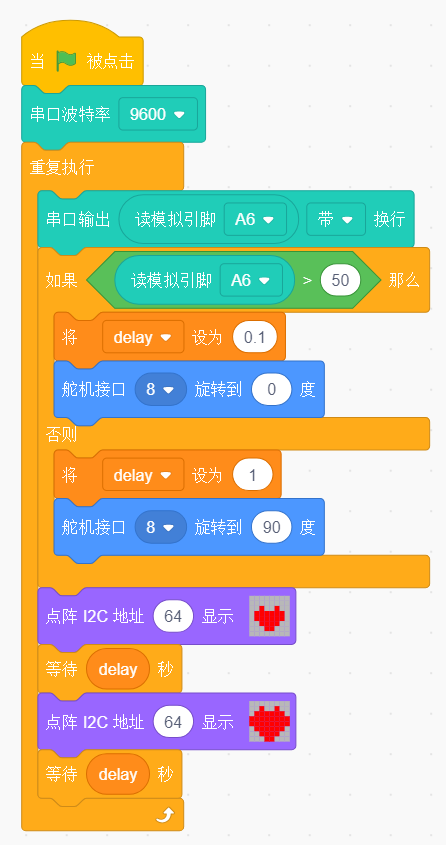

三、编写程序

1.切换为上传模式，从事件组块中拖拽出当绿旗被点击的时候，将串口波特率设置为9600。

2.从Arduino组块中拖拽出读模拟引脚模块，模拟引脚口为A6，如果获得的声音大于50，那么延迟0.1秒后，从动作组块中拖拽出舵机转到0度模块，如果获得的声音小于50，那么延迟1秒后，舵机转到90度，从显示组块中拖拽出点阵显示为“小心”，等待延迟的秒数后，变为“大心”。

3.在右侧的代码中加入一句代码，float var delay 1

四、检测结果

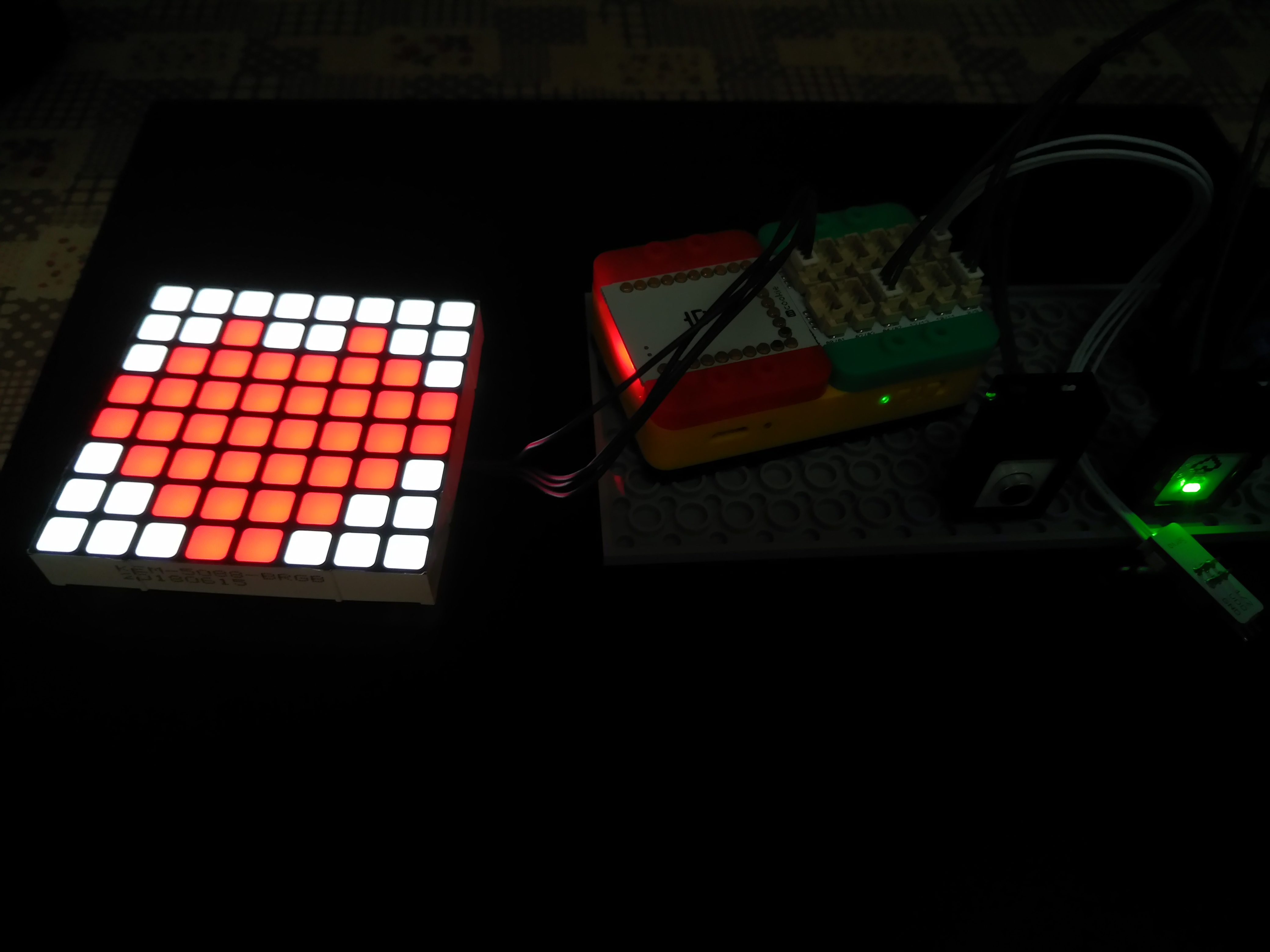

用数据线将模块与计算机连接起来，上传固件，选择串口4，然后烧录固件，烧录成功后点阵屏幕全彩中将持续显示从“小心”变为“大心”的过程。
