Rhino中文名称“犀牛”，是美国的Robert McNeel & Assoc公司开发的是一款小巧精致但功能强大的专业3D建模软件（这家公司开发的软件都以一些动物为名称，比如Grasshooper、Flamigo等等），Rhino的特色是基于NURBS曲面进行建模，在设计领域非常流行，上手也十分简单，同时与其他建模软件相比，价格也相对合理，建议有财力的朋友购买正版。

这里推荐一个学习Rhino的网站

学犀牛中文网 www.xuexiniu.com

有兴趣学习的同学可以去看看。

NURBS曲面全称是 非均匀有理B样条曲线 （Non-Uniform Rational B-Splines），是一种描绘曲线的方式。

之前提过，参数化建模是用数学的方式描绘形体的，我们想要描绘一个直线，只要给出起点和终点的坐标就可以了，如果是个圆，那就给出圆心和半径，但我们怎么描绘一个曲线呢？

过去的海员用这样一种方式绘制曲线，在海图上放上一些重物，然后用一片薄金属条按顺序穿过这些重物，这样金属条就会自然产生弯曲，从而形成曲线，后来，人们用数学的方式将这种曲线用有理多项式表达出来，这种曲线就被称为样条曲线。

样条曲线的关键在于结点（knot），通过控制结点的数量以及权重（weight），也就是结点对线条的影响，就可以形成各种各样的曲线。

而NURBS曲面通常就是由3-4条NURBS曲线构成的面，再由这些面拼合成体。所以，在Rhino中，最基本的单元就是点，通过点来控制线，再通过线来形成面，再通过面组合成体，这就是NURBS建模的基本方法。

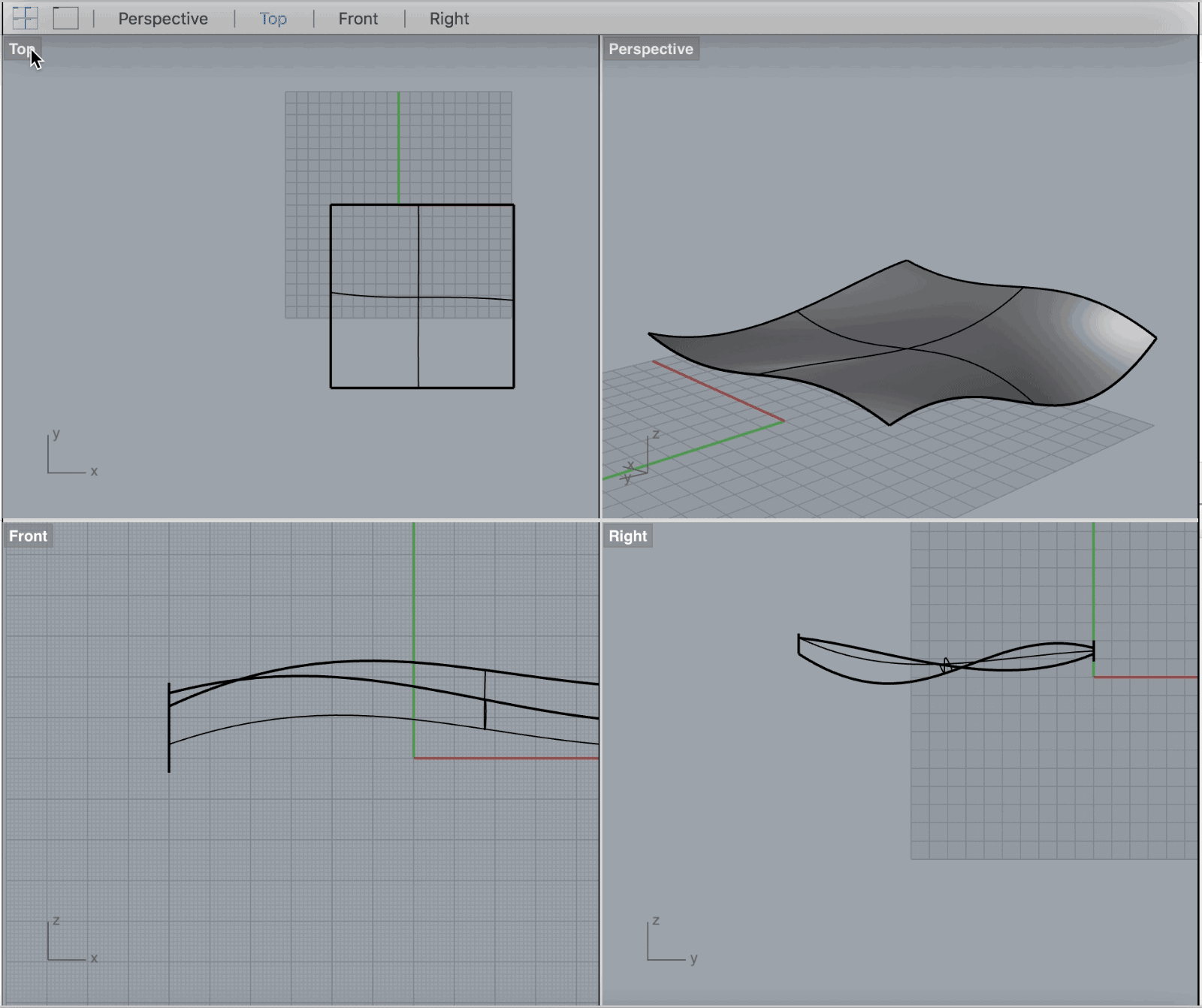

我们可以看到中间最大的区域就是工作区，这个区域被分成4个窗口，分别是顶视图（Top），前视图（Front），右视图（Right）和透视图（Perspective），通常的建模软件都是这样划分的，你可以通过双击左上角的区域或者点击相应图标，在单窗口和4窗口之间切换。也可以通过拖拽边框改变窗口大小。

在左上角点击鼠标右键，可以改变显示的模式，包括线框显示（Wireframe）、着色显示（Shaded），渲染显示（Rendered）等等，可根据需要进行切换。

左边就是常用的工具栏，点击工具栏上的图标，就能完成一个相应的功能，这些图标都很直观，看着图标大概就能猜出是什么意思。

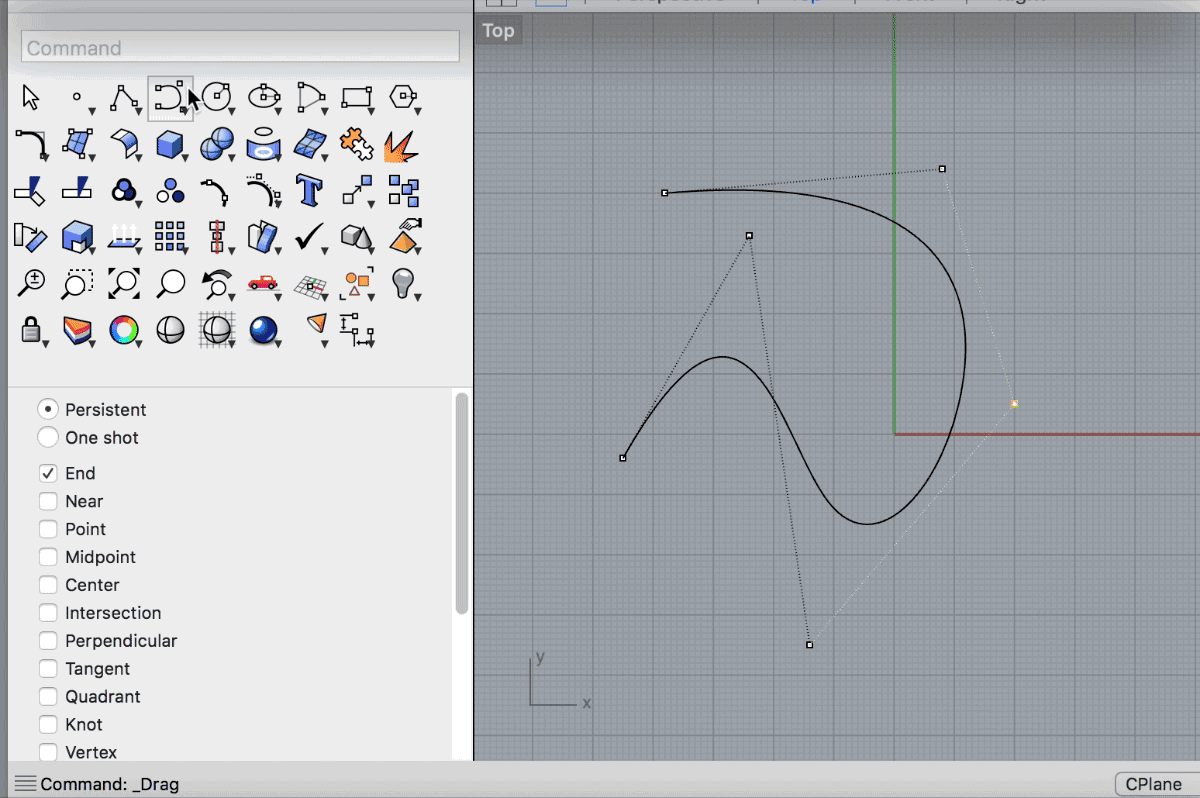

比如我想画一条曲线，点击工具栏上的曲线按钮，再将鼠标移到工作区，点击左键就能设置结点，点击右键就能结束划线。

如果图标上有小箭头，长按图标就能叫出与之相关的更多命令。

大家可以自行尝试其他绘图的命令，包括点、直线、圆形、椭圆、方形、多边形等等，操作起来都很直观，这里就不一一讲解了。

除了划线，还可以直接画一些标准的几何形体，大家也可以自行尝试一下。

其他命令后面我们再逐一讲解。

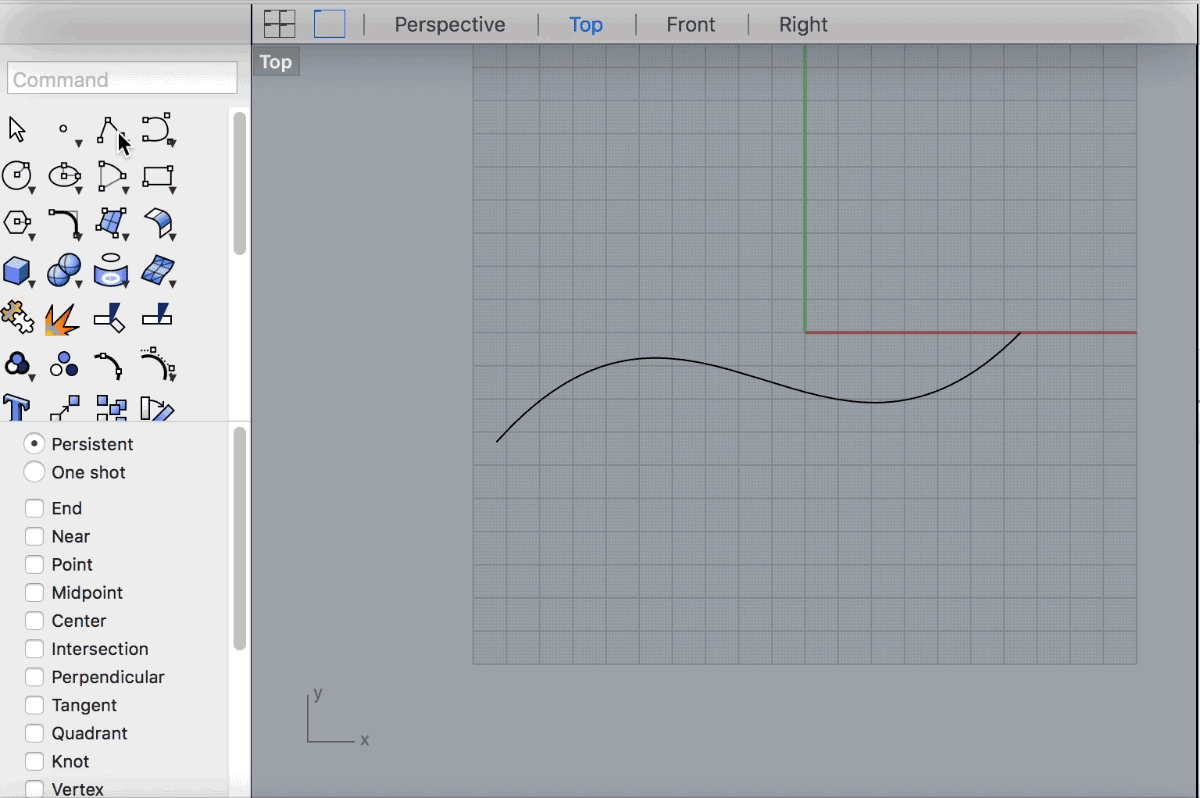

工具栏下面就是捕捉（snap）设置。捕捉设置在画图的时候很常用。

什么是捕捉呢？比如我画了一根曲线，我想在曲线的一个端点再接着画一个直线，如果没有捕捉，就很难找到这个端点，所以我们可以打开端点（End）捕捉，就可以很轻松的捕捉到这个点了。除了端点，在捕捉设置中还有很多其他的捕捉点，比如中心（Center）、中点（Midpoint）、切点（Tangent）等等，大家可以自行尝试。

除了这些特殊点的捕捉，Rhino还有网格捕捉的功能。在上方有一个Grid snap的开关，我们可以看看打开网格捕捉与不打开会有什么区别。

我们也可以通过设置来改变网格的单元，点击右键，找到grid option，把里面的snap spacing改一下，就能设置捕捉网格的大小了。

网格捕捉可以确保绘图的关键尺寸不会出现过长的小数，这在加工的时候比较方便。

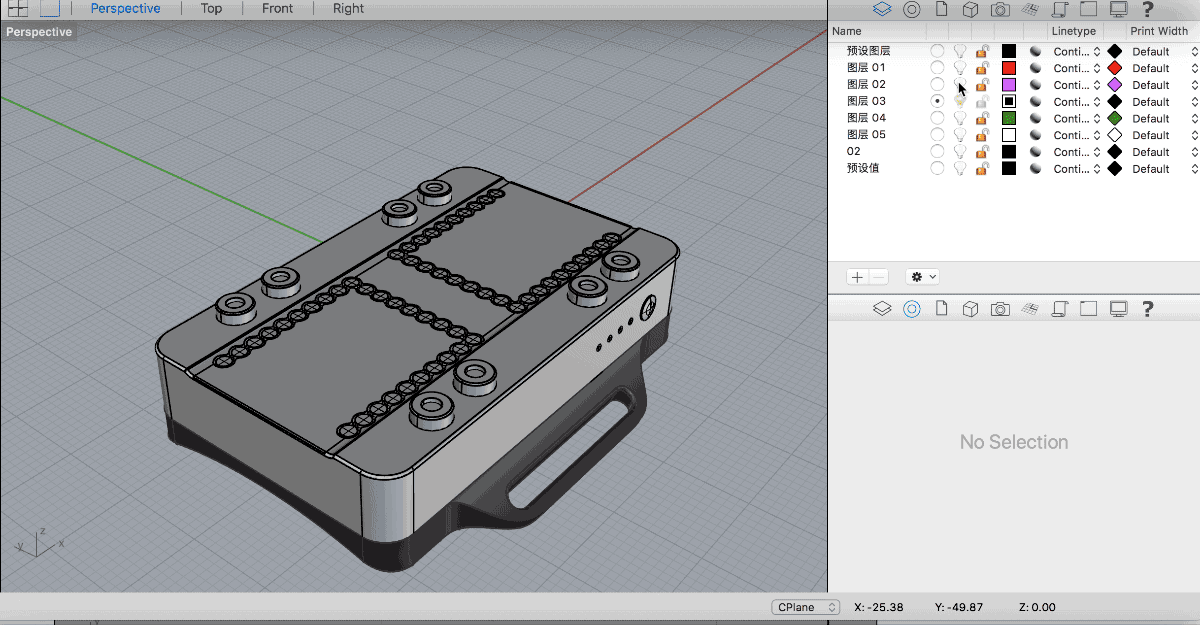

图层概念跟photoshop之类的绘图软件类似，你可以隐藏、选中以及删除相应图层的内容，也可以编辑图层里面元素的颜色，通常建模的时候，习惯把线和体分开放在不同图层中，方便查看和修改。

右下角这个区域是属性栏，当选中一个物体后，就会显示该物体的属性，这个部分在初期不是很常用，就先不详细展开了。

至此，Rhino界面的主要部分就介绍完了，大家可以自己尝试一下，看看能画出什么东西来。
