本篇重点讲解如何用Rhino在2D层面绘图

首先我们先来看工具栏的第一个图标，是一个箭头，也就是选择状态，在没有点击其他命令的时候，就是处在选择的状态。滚动鼠标滚轮可以放大和缩小画面，直接用鼠标左键点选就可以选择相应的物体，选中后拖拽物体也可以实现移动，按ESC键可以取消选择。

如果想选择多个物体，可以长按左键，并拖拽鼠标，这时就会出现一个矩形框，如果是从左向右拖拽，出现的是一个实线框，反之，从右向左拖拽，出现的则是一个虚线框，这两个选择方式有一些区别，如果是实线框，被选物体必须完全被框住才能被选中，而待选物体与虚线框有交集，就会被选中，可以根据自己的需要采取不同的选择方式。

我们知道Rhino是基于NURBS曲面的建模软件，而NURBS最基本的单元就是结点（knot），所有的线都是由点来控制的。

点击“点”的图标，就可以在画面中画一个“点”，长按点的按钮，会出现很多画点的方法。不过，一般来说，在Rhino中画点（point）并不常用。

Rhino中的线是由点控制的，比如直线，就是将点直接连在一起。

点击直线工具，在页面上画点，就可以形成直线了，如果是封闭的多边形，当首尾相连时，自动退出画直线的状态，如果想中途退出，按鼠标右键就可以

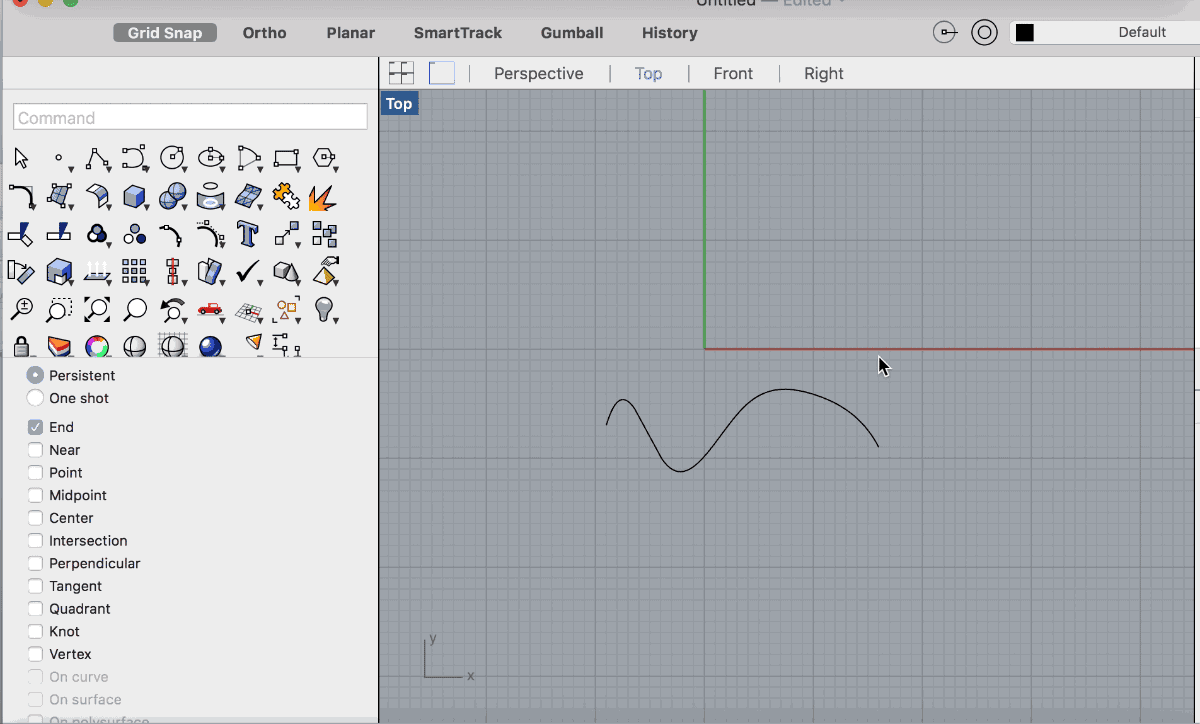

曲线根据控制点的方式不同，有两种方式，一种控制点在线外，另一种则在线上，通常第一种用起来比较顺手，也是默认的画曲线的方法。

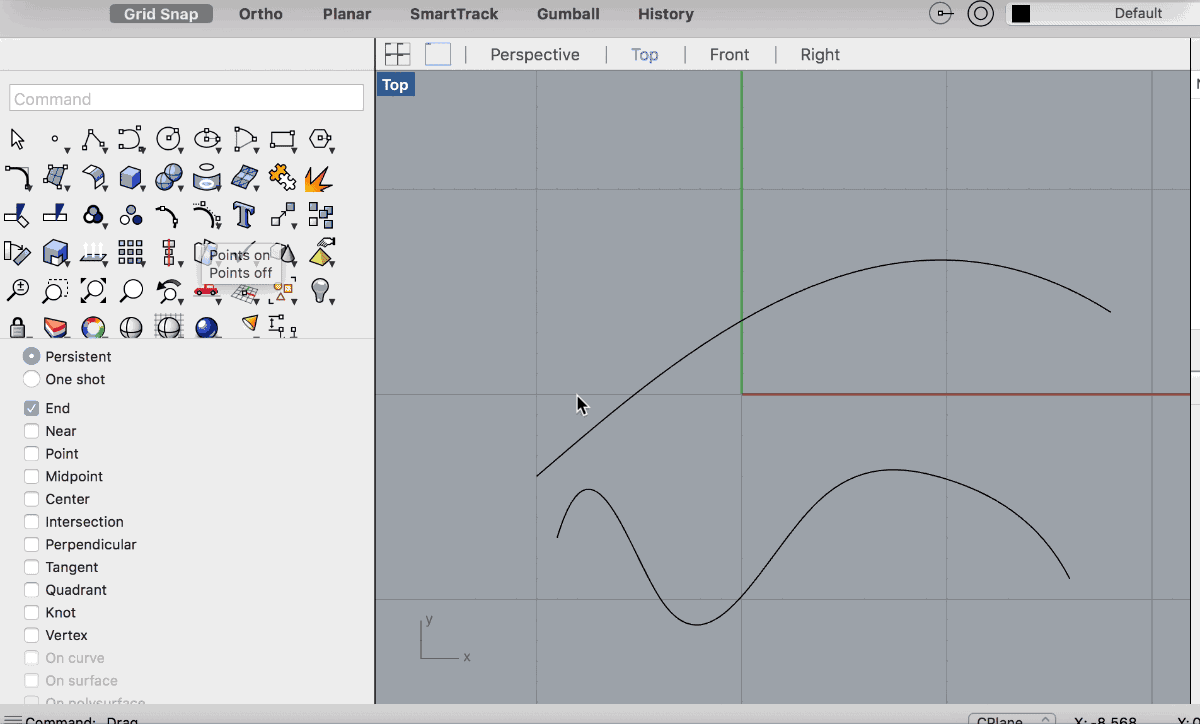

画曲线不用追求一次画好，可以通过调整控制点来优化，选中曲线，点击调整控制点的工具，就可以显示出控制点，直接用鼠标拖拽就可以完成调整，按ESC可以退出编辑状态。

也可以增加或减少控制点，减少控制点直接选择之后按delete键就可以删除。

调整曲线的原则是，尽量用最少的控制点画出想要的曲线，控制点的多少对于曲面质量影响很大。

工具栏中还有一些标准图形的绘制工具，长按之下还有各种画图形的方法，大家可以自行尝试，就不详细展开了。

当命令被点选之后，工具栏就变成了命令行，这时可以通过键盘在输入框输入相应的尺寸，完成图形绘制。

线倒角分为圆角和斜角两种，其中倒圆角就是与两段直线相切的圆弧，而倒斜角就是在两个线段之间生成一条斜边。

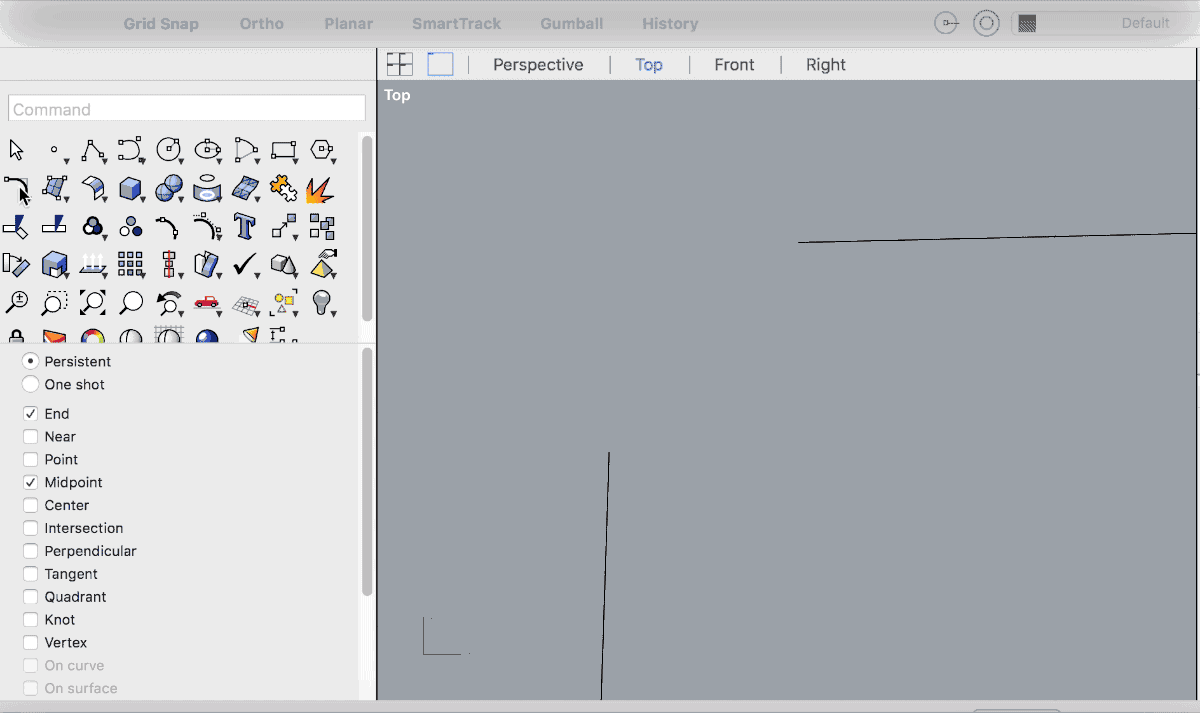

倒角操作如下：点击倒角按钮，然后在工具栏修改倒角的半径，接着依次点选两个相邻（不一定相交）的线段（直线或曲线），就可以形成倒角。选择不修剪（Trim），原来的线段还会保留，选择不组合（join），三段线就是分开的，如果选择组合，三段就会变成一条线。

如果要连续倒角，就长按倒角工具，选择连续倒角（repeat fillet）这样就可以一倒到底了。

曲线调和就是将两段分开的曲线结合到一起。长按倒角按钮，找到可调整曲线调和（Adjust curve blend），这时会出现一个选项框

这里需要讲解一下连续性（continuity）这个概念，这也是曲面建模中的一个十分重要的概念。

所谓连续性简单来说就是两条线衔接的顺滑程度，通常用Gn来表示，如果两根线就是端点相连，那就是点连接（Position），称之为G0连续；如果连接线与两条线都相切（Tangency），就称为G1连续，这个连续其实就是倒圆角；如果连接线与两条线的曲率都是连续的（Curvature），那就是G2连续；以此类推，数字越大，连续性越高，过渡越顺滑。不过在我们日常设计的造型中，做到G2连续就足够用了。

从下图中可以更清晰的看到不同连续性生成的曲面的效果差异，G0基本会呈现一道棱线，G1在两个连接处并不是那么顺滑，到G2基本上就十分平滑了，G2以上其实用肉眼很难看出分别了。

举个现实产品的例子，我们都知道iphone的设计美轮美奂，其实是源于Apple对细节极致的处理。比如最为经典的iphone4S，其外轮廓乍一看就是一个方形倒圆角的造型，其实它的这个圆角有G2以上的连续性，所以在形态的过渡上看起来也会更为自然。

包括App图标的外轮廓，也不是一个简单的圆角，有兴趣的同学可以看看Hi-iD的这篇文章，从圆角到圆角，里面详细介绍了Apple对于这些细节近乎“变态”的追求。

回到曲线调和的选项上，有两个命令可以生成G2连续的调和线，如果选择曲线调和（Blend curve），就会生成一条默认的G2调和曲线。

如果选择可调整曲线调和（Adjustable curve blend），就有了更多调整的空间，比如可以分别选择两端的连续性，还可以在保证G2连续的基础上，通过拖拽控制点对调和曲线进行微调，更为方便灵活。

偏移曲线就是在原有曲线基础上生成一个新的曲线，其线上每个点到原来曲线上对应点的距离都是相等的。

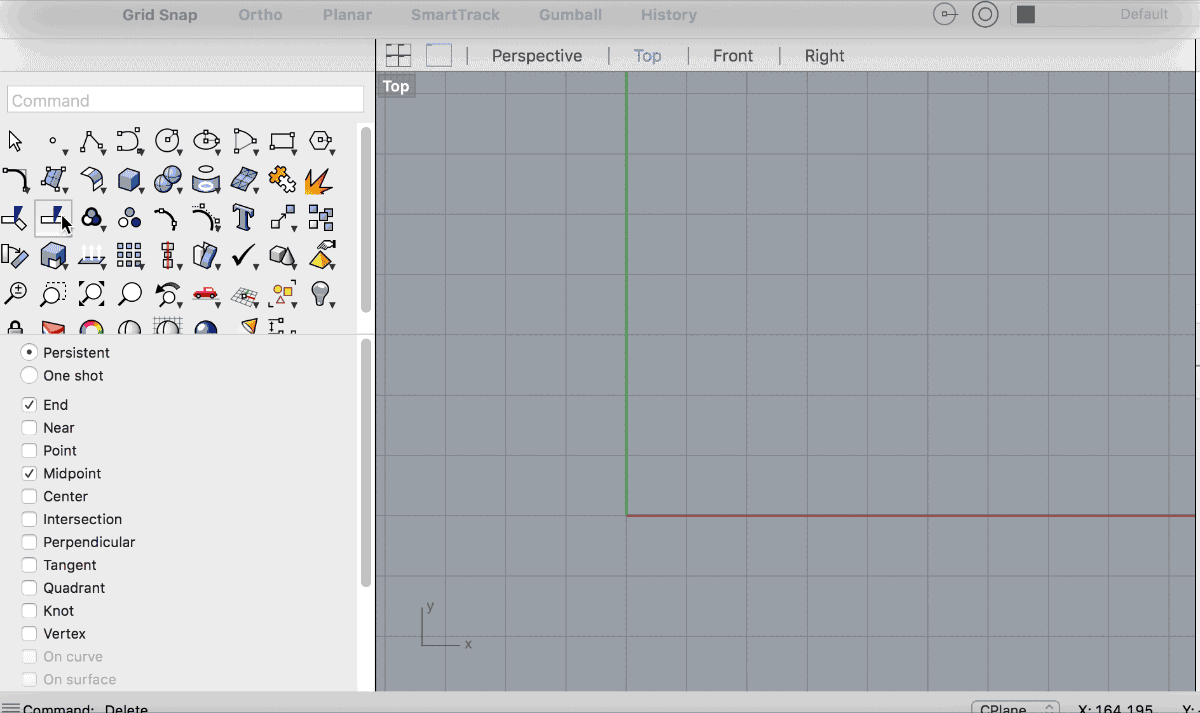

点击偏移曲线（offset curve），在命令栏输入偏移距离（Distance），再用鼠标确定偏移的方向，单击左键就能生成一条偏移曲线了。

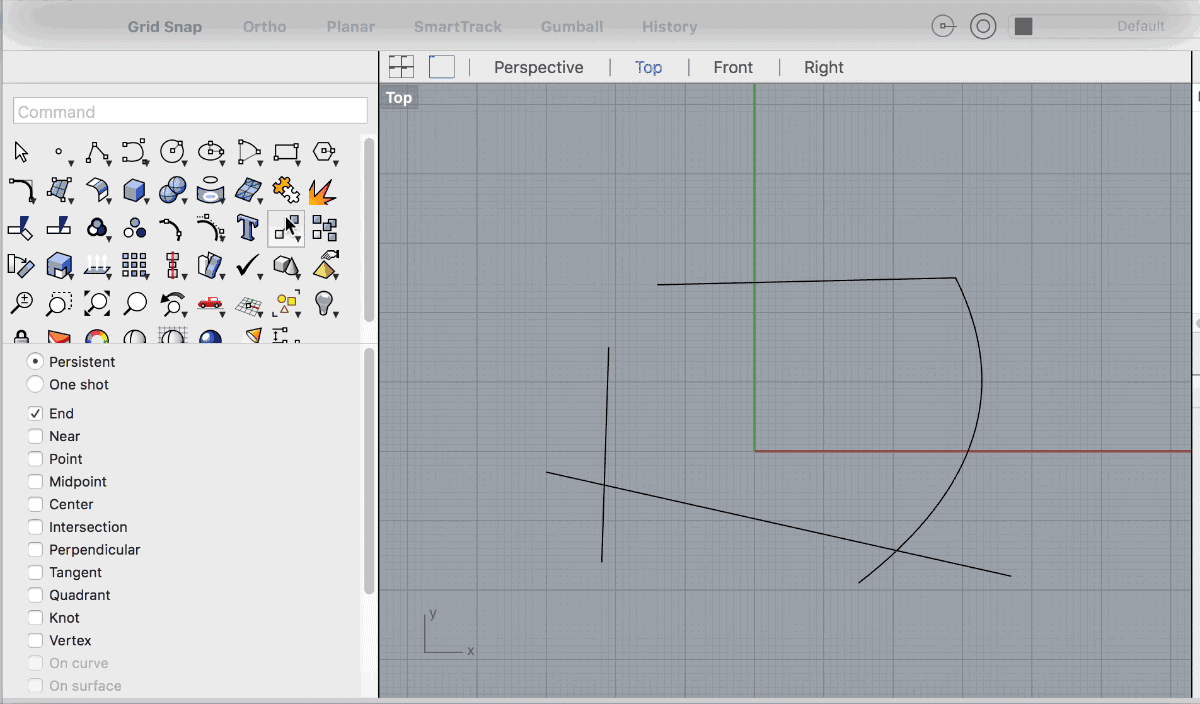

修剪可以对彼此交叉的线段进行删除。点击裁剪按钮，选择要裁剪的线，选好后按鼠标右键确认，然后把不想要的线段裁掉，如果勾选延伸裁剪（Extend lines），即使两条线不相交，用延长线作为裁剪的标准，另一个选项则是即使空间不相交，只要在当前平面视图上相交，也能进行裁剪。

分割与裁剪的区别在于，分割是将目标线断开，并不会裁掉。具体操作是点击分割按钮，选择要被分割的线，然后点击鼠标右键确认，接下来选择分割这条线的的线，再点击鼠标右键确认，这样相交的地方就会被断开。

最后来讲一个特别实用的功能，图片嵌入，你可以将图片导入到rhino中，这样就可以对照图片画线了。

至此，我们把一些2D层面基本的绘图方法都介绍完了，大家可以尝试用rhino画图了。
