本篇主要来讲解在3D层民建模的一些基本工具和方法。Rhino是一款基于曲面建模的软件，所以，曲面是构成模型的基础，那么什么是曲面呢？

就像曲线是点移动的集合一样，其实曲面就是曲线移动所形成的集合。

比如下面一张图，你可以理解为这个面其实是由无数的线组成的，所以，面的生成，都是从线而来的。

平面是最简单的面，一个封闭的2D轮廓，且所有轮廓线都在同一个平面上，就可以生成一个平面。

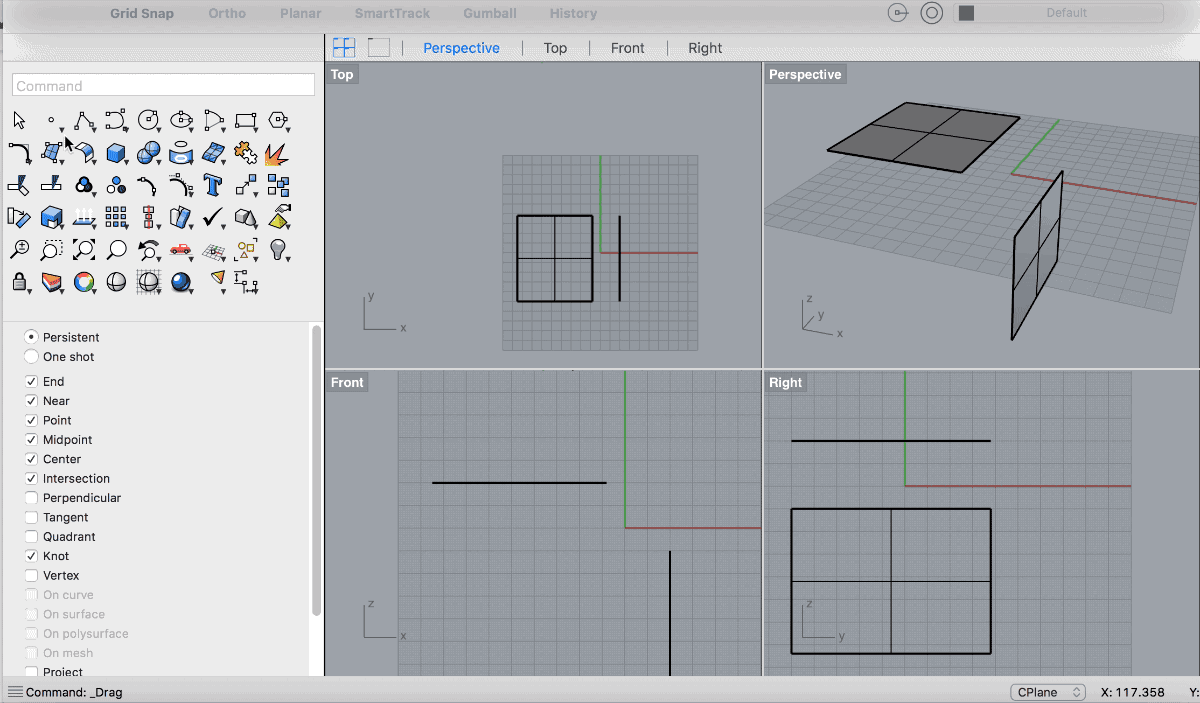

在Rhino中，常用的生成面的方法有三种，一种是通过点来生成面，也可以直接画矩形生成面

当然，最常用的还是从2D的封闭图形生成面，点击从曲线生成平面（Surface from planar curve ），再选择平面上的曲线，就能生成平面了。注意只有是封闭的图形才能生成面，交叉或者不封闭都是不行的。

即使只用平面，也可以做一些造型了，比如现在很流行的低面数造型，就可以用面直接拼成，不过用rhino做这种造型只能一个面一个面画，没有什么快速生成的办法，还是很麻烦的。

挤出就是给曲线一个高度，这样就能形成一个曲面了，如果这个曲线是封闭的，还可以直接生成一个体。

选择曲面下的挤出（Extrude），选择要挤出的曲线，点击右键，然后在设置高度，这时也可以选择双向还是单向挤出，如果是封闭图形，选择实体（solid），就是一个封闭的实体了，当然也可以在键盘输入尺寸，就可以做很精确的控制。

很多造型用挤出就可以实现了，生活中可以找到很多这样的例子：

旋转成型跟挤出类似，也是截面沿一个方向移动而生成的曲面或者实体，只不过旋转成型的方向不是直线，而是圆弧。

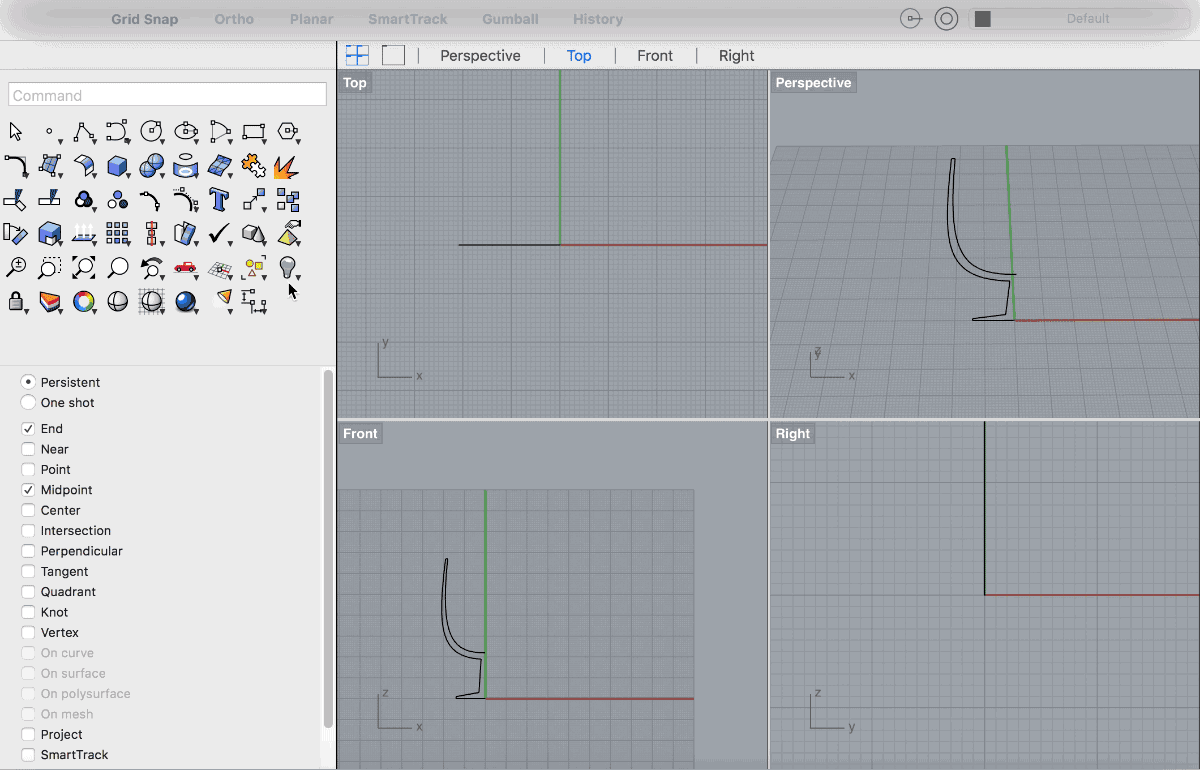

操作方法首先也需要有一个2D图形作为截面，然后通过两点旋转轴，这个截面如果有一边与旋转轴重合，那这一边就不用画了。然后设置旋转角度，单击右键就会执行默认的360度，也可以输入其他角度，单击右键完成。

这里需要注意的是，截面轮廓线组合在一起，生成的才是一个复合曲面，否则就是一段一段的曲面了。

当然，旋转轨迹也不一定是圆形，可以是任意的封闭曲线，这就用到轨道旋转（Rail revolve），轨道旋转除了截面，还需要一个曲线作为轨道，点击轨道旋转，先选择截面，再选择延哪个轨道旋转，之后点击右键，就能生成一个沿轨道旋转的曲面造型。

旋转成型的方式和拉坯的加工方式很类似，所以很多器皿都是用这种造型的

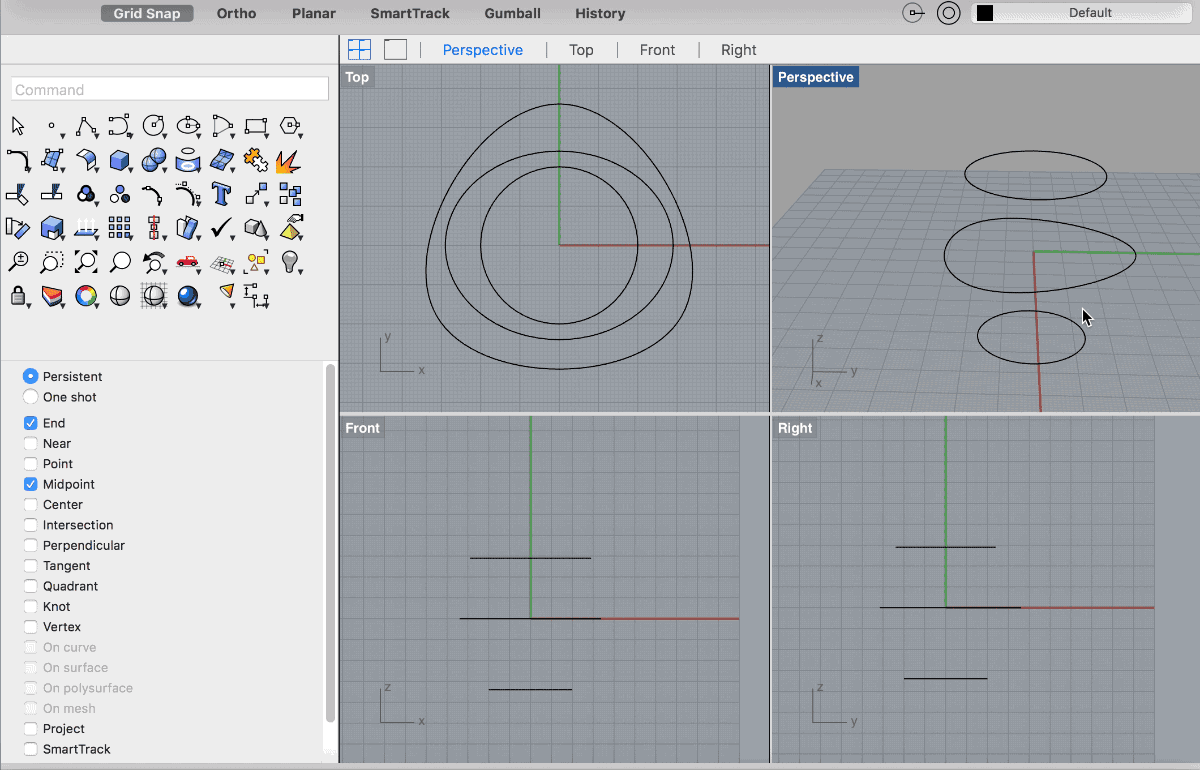

放样可以通过不同2D截面形成曲面，相当于将一个曲线平滑过渡到另一个曲线，这个过程就形成了曲面。放样只能通过截面控制曲面，中间生成的过程是无法控制的。

点击放样（loft），依次选择截面，注意选择的顺序就是曲面生成的顺序，不要选错。之后会出现法线方向（这部分知识后面会详细讲），点击箭头可以改变法线方向，法线方向要保持一致，否则曲面生成会扭曲。

单轨扫掠在放样的基础上增加了一条轨道，用来控制侧面的形态，相当于截面是延轨道运动从而形成曲面的。

点击一轨扫描，依次选择轨道和截面，就可以生成形体了。其中轨道只有一条，但截面可以是多个。

双轨扫描则是有两个轨道，对于形态的限制就更强了。

双轨的操作跟单轨一样，只是需要选择两个轨道。

这两个命令之前讲过，对于曲面，或者形体，也可以进行修剪和分割，方法相同。

和曲线调和类似，曲面调和就是在两个曲面之间生成一个过渡曲面。

具体操作就是依次选中想要调和的曲面的两条边线，点击右键，就会出现一个选项，和曲线调节的选项类似，通常选择G2连续，然后点击OK，就能生成一个平滑过渡的曲面了。

通常我们用rhino建模，就是用这些面片进行切割、调和，然后形成想要的形状，这就是曲面建模的特点

以上就是生成曲面的一些基本操作，大家可以逐个尝试一下。
